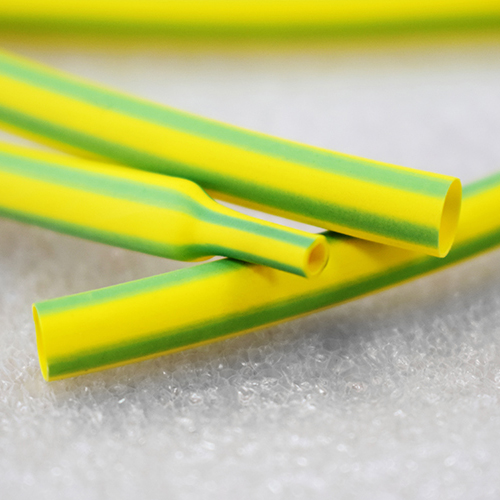

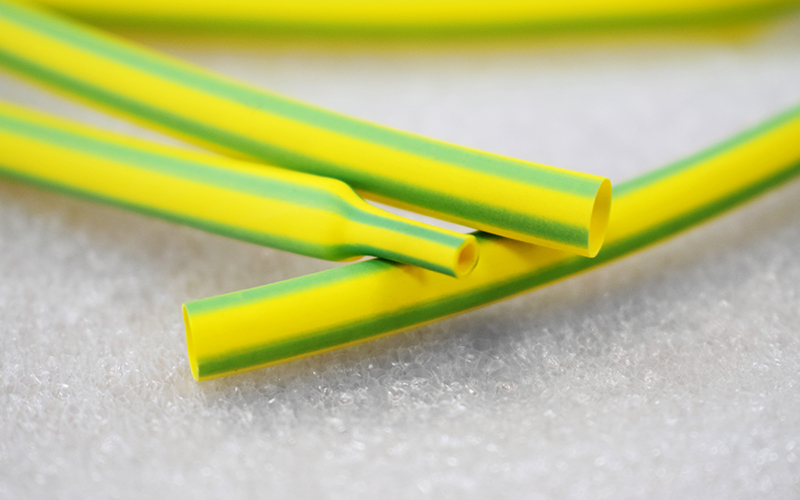

CB-HFT (YG)
Tubo termoretráctil con rayas amarillas/verdes
Tubo termoretráctil de pared única para aplicaciones electrónicas
- Poliolefina modificada
- Relación de contracción: 2:1
- Flexible y elástico
- Clasificación de retardante de llama UL224 VW-1 y certificación de marca F
- Certificación UL224 (Número de certificación: E180908)
Solicite una cotización
Aplicaciones
- Con rayas amarillas y verdes, nuestro tubo termoretráctil se usa comúnmente para la identificación de cables.
Características
- Flexible y elástico
- Libre de halógenos y baja emisión de humos, que cumple con las normas medioambientales como RoHS, REACH y SONY
- Clasificación de retardante de llama UL224 VW-1 y certificación de marca F
- Certificación UL224 (Número de certificación: E180908)
- Aislamiento superior, resistencia a la temperatura y rendimiento de resistencia al voltaje
Datos técnicos
| Propiedades | Método de prueba | Rendimiento |
| Temperatura de contracción | UL224 | 125℃ |
| Cambio longitudinal | ASTMD2671 | -5％~5％ |
| Resistencia a la tracción | ASTMD638 | ≥10.4MPa |
| Máxima elongación | ASTMD638 | ≥200％ |
| Envejecimiento en horno de aire caliente (158°C±2°C/168h) | - | - |
| Resistencia a la tracción después del envejecimiento | ASTMD638 | ≥7.3MPa |
| Máxima elongación después del envejecimiento | ASTMD638 | ≥100% |
| Voltaje de funcionamiento | UL224 | 300V/600V |
| Resistividad volumétrica | ASTMD2671 | ≥1.0×1012Ω·cm |
| Rigidez dieléctrica (2500V/60s) | UL224 | Sin ruptura |
| Choque térmico | UL224 | Sin goteo, sin fluir, sin agrietarse |
| Concentricidad | ASTMD2671 | ≥70% |
Dimensiones
Tubo termoretráctil de 300V
| Tamaño | Tal como se suministra (mm) | Después de la recuperación (mm) |
| Diámetro interior | Espesor de pared | Diámetro interior | Espesor de pared |
| Ø0.6 | 0.8+0.2/-0.1 | 0.15±0.05 | ≤0.35 | 0.25±0.06 |
| Ø0.7 | 0.9+0.2/-0.1 | 0.13±0.05 | ≤0.40 | 0.25±0.06 |
| Ø0.8 | 1.2+0.2/-0.1 | 0.13±0.05 | ≤0.45 | 0.25±0.06 |
| Ø1.0~Ø1.3 | 1.3+0.2/-0.1 | 0.13±0.05 | ≤0.60 | 0.25±0.06 |
| Ø1.0~Ø1.6 | 1.6+0.2/-0.1 | 0.13±0.05 | ≤0.60 | 0.25±0.06 |
| Ø1.5 | 2.0+0.2/-0.1 | 0.13±0.05 | ≤0.80 | 0.25±0.06 |
| Ø2.0 | 2.5+0.2/-0.1 | 0.13±0.05 | ≤1.00 | 0.25±0.06 |
| Ø2.5 | 3.0+0.2/-0.1 | 0.13±0.05 | ≤1.25 | 0.28±0.06 |
| Ø3.0 | 3.5+0.2/-0.1 | 0.13±0.05 | ≤1.50 | 0.30±0.06 |
| Ø3.5 | 4.0+0.2/-0.1 | 0.15±0.05 | ≤1.75 | 0.30±0.06 |
| Ø4.0 | 4.5+0.2/-0.1 | 0.15±0.05 | ≤2.00 | 0.30±0.06 |
| Ø4.5 | 5.0+0.2/-0.1 | 0.15±0.05 | ≤2.25 | 0.30±0.06 |
| Ø5.0 | 5.5+0.2/-0.1 | 0.15±0.05 | ≤2.50 | 0.30±0.06 |
| Ø5.5 | 6.0+0.2/-0.1 | 0.15±0.05 | ≤2.75 | 0.30±0.06 |
| Ø6.0 | 6.5+0.2/-0.1 | 0.15±0.05 | ≤3.00 | 0.30±0.06 |
| Ø6.5 | 7.0+0.2/-0.1 | 0.15±0.05 | ≤3.25 | 0.30±0.06 |
| Ø7.0 | 7.5+0.2/-0.1 | 0.15±0.05 | ≤3.50 | 0.32±0.05 |
| Ø8.0 | 8.5+0.2/-0.1 | 0.15±0.05 | ≤4.00 | 0.32±0.05 |
| Ø9.0 | 9.5+0.2/-0.1 | 0.16±0.05 | ≤4.50 | 0.34±0.06 |
| Ø10.0 | 10.5+0.2/-0.1 | 0.16±0.05 | ≤4.00 | 0.34±0.06 |
| Ø11.0 | 11.5+0.3/-0.1 | 0.16±0.05 | ≤4.50 | 0.34±0.06 |
| Ø12.0 | 12.5+0.3/-0.1 | 0.16±0.05 | ≤6.00 | 0.34±0.06 |
| Ø13.0 | 13.5+0.3/-0.1 | 0.16±0.05 | ≤6.50 | 0.34±0.06 |
| Ø14.0 | 14.5+0.3/-0.1 | 0.16±0.05 | ≤7.00 | 0.34±0.06 |
| Ø15.0 | 15.5+0.6/-0.1 | 0.16±0.05 | ≤7.50 | 0.34±0.06 |
| Ø16.0 | 16.5+0.6/-0.1 | 0.18±0.05 | ≤8.00 | 0.38±0.08 |
| Ø17.0 | 17.5+0.6/-0.1 | 0.18±0.05 | ≤8.50 | 0.38±0.08 |
| Ø18.0 | 18.7±0.4 | 0.18±0.05 | ≤9.00 | 0.38±0.08 |
| Ø20.0 | 21.0±0.5 | 0.20±0.05 | ≤10.00 | 0.42±0.08 |
| Ø22.0 | 23.0±0.5 | 0.20±0.05 | ≤11.00 | 0.42±0.08 |
| Ø25.0 | 26.0±0.5 | 0.20±0.05 | ≤12.50 | 0.42±0.08 |
| Ø30.0 | 31.0±0.5 | 0.25±0.08 | ≤15.00 | 0.48±0.08 |
| Ø35.0 | 36.0±1.0 | 0.25±0.08 | ≤17.50 | 0.48±0.08 |
Tubo temoretráctil de 600V
| Tamaño | Tal como se suministra (mm) | Después de la recuperación (mm) |
| Diámetro interior | Espesor de pared | Diámetro interior | Espesor de pared |
| Ø2.0 | 2.5+0.2/-0.1 | 0.20±0.05 | ≤1.00 | 0.42±0.08 |
| Ø2.5 | 3.0+0.2/-0.1 | 0.22±0.05 | ≤1.25 | 0.46±0.08 |
| Ø3.0 | 3.5+0.2/-0.1 | 0.22±0.05 | ≤1.50 | 0.46±0.08 |
| Ø3.5 | 4.0+0.2/-0.1 | 0.22±0.05 | ≤1.75 | 0.46±0.08 |
| Ø4.0 | 4.6+0.2/-0.1 | 0.22±0.05 | ≤2.00 | 0.46±0.08 |
| Ø4.5 | 5.0+0.2/-0.1 | 0.23±0.05 | ≤2.25 | 0.46±0.08 |
| Ø5.0 | 5.5+0.2/-0.1 | 0.25±0.05 | ≤2.50 | 0.50±0.08 |
| Ø5.5 | 6.0+0.2/-0.1 | 0.25±0.05 | ≤2.75 | 0.50±0.08 |
| Ø6.0 | 6.5+0.2/-0.1 | 0.25±0.05 | ≤3.00 | 0.55±0.10 |
| Ø6.5 | 6.9+0.2/-0.1 | 0.25±0.05 | ≤3.25 | 0.55±0.10 |
| Ø7.0 | 7.5+0.2/-0.1 | 0.25±0.05 | ≤3.50 | 0.55±0.10 |
| Ø8.0 | 8.5+0.2/-0.1 | 0.28±0.06 | ≤4.00 | 0.58±0.10 |
| Ø9.0 | 9.5+0.2/-0.1 | 0.28±0.06 | ≤4.50 | 0.58±0.10 |
| Ø10.0 | 10.5+0.2/-0.1 | 0.28±0.06 | ≤5.00 | 0.58±0.10 |
| Ø11.0 | 11.5+0.3/-0.1 | 0.28±0.06 | ≤5.50 | 0.58±0.10 |
| Ø12.0 | 12.5+0.2/-0.1 | 0.28±0.06 | ≤6.00 | 0.58±0.10 |
| Ø13.0 | 13.5+0.2/-0.1 | 0.28±0.06 | ≤6.50 | 0.58±0.10 |
| Ø14.0 | 14.5+0.3/-0.1 | 0.28±0.06 | ≤7.00 | 0.58±0.10 |
| Ø15.0 | 15.5+0.3/-0.1 | 0.28±0.06 | ≤7.50 | 0.58±0.10 |
| Ø16.0 | 16.5+0.3/-0.1 | 0.28±0.06 | ≤8.00 | 0.58±0.10 |
| Ø17.0 | 17.5+0.3/-0.1 | 0.28±0.06 | ≤8.50 | 0.58±0.10 |
| Ø18.0 | 18.5+0.3/-0.1 | 0.32±0.08 | ≤9.00 | 0.68±0.10 |
| Ø20.0 | 20.6+0.5/-0.1 | 0.32±0.08 | ≤10.0 | 0.68±0.10 |
| Ø22.0 | 22.6+0.7/-0.1 | 0.35±0.08 | ≤11.0 | 0.72±0.12 |
| Ø25.0 | 25.6+0.7/-0.1 | 0.40±0.10 | ≤12.5 | 0.78±0.12 |
| Ø28.0 | 28.6+0.7/-0.1 | 0.40±0.10 | ≤14.0 | 0.78±0.12 |
| Ø30.0 | 30.6+0.7/-0.2 | 0.40±0.10 | ≤15.0 | 0.82±0.12 |
| Ø35.0 | 35.6+0.7/-0.2 | 0.45±0.10 | ≤17.5 | 0.92±0.12 |
