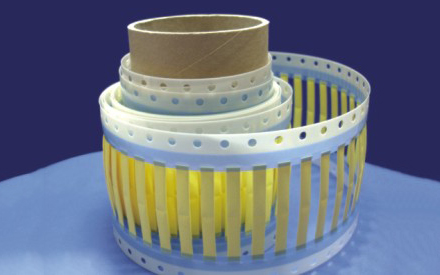

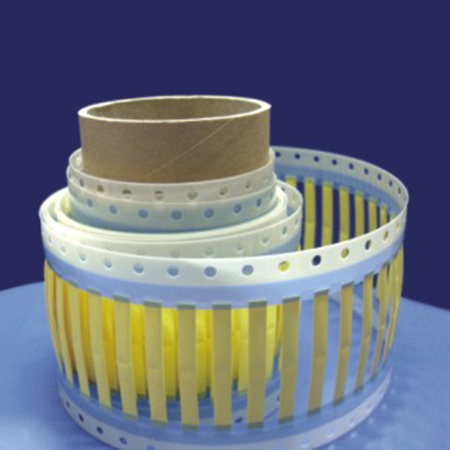

Marcador termocontraible libre de halógenos

Manguito de identificación termoretráctil para la gestión de cables y alambres

Material: Poliolefina modificada reticulada
Relación de contracción: 2:1 / 3:1
Cumple con las normas UL224 y libres de halógenos
Cumple con los requisitos de SAE-AMS-DTL-23053/5 y MIL-STD-202G para el rendimiento de las etiquetas
Diversas opciones de embalaje para satisfacer las diversas necesidades de los clientes

Solicite una cotización

Aplicaciones

Nuestro marcador termocontraible libre de halógenos es la solución ideal para satisfacer las necesidades de identificación de alto rendimiento de los fabricantes para la gestión de cables, accesorios y equipos. Este marcador termocontraible está hecho de material de poliolefina modificada reticulada, lo que garantiza una alta resistencia a la abrasión y retardante de llama.
Es ampliamente utilizado para la identificación de circuitos en equipos electrónicos en los sectores comercial, industrial, militar, automotriz y aeroespacial.

Características

Cumple con las normas UL224 y libres de halógenos
Cumple con los requisitos de SAE-AMS-DTL-23053/5 y MIL-STD-202G para el rendimiento de las etiquetas
Diversas opciones de embalaje para satisfacer las diversas necesidades de los clientes
Compatible con impresoras matriciales estándar e impresoras de transferencia térmica
Impresión a doble cara para mejorar la legibilidad
Colores estándar disponibles: blanco y amarillo, con opciones de color personalizadas
Resistente a la suciedad, proporcionando una identificación duradera

Datos técnicos

Propiedades	Método de prueba	Valor típico
Resistencia a la tracción	SAE-AMS-DTL-23053	≥10.3MPA
Máxima elongación	SAE-AMS-DTL-23053	≥200%
Flexibilidad a bajas temperaturas (-25±1°C/4 h)	SAE-AMS-DTL-23053-4.6.7	-55°C, 4 horas, sin agrietamiento
Choque térmico (-250±3°C/4h)	SAE-AMS-DTL-23053-4.6.8	Sin goteo, sin fluir, sin agrietarse
Envejecimiento térmico (175±2°C/168h)	SAE-AMS-DTL-23053-4.6.9	Sin grietas
Resistencia a la tracción después del envejecimiento (23±2°C)	SAE-AMS-DTL-23053-4.6.13＆ASTMD638	≥6.9Mpa
Máxima elongación después del envejecimiento (23±2°C)	AE-AMS-DTL-23053-4.6.13＆ASTMD638	≥100%
Estabilidad del color (23±2°C)	SAE-AMS-DTL-23053-4.6.15	Aprobado
Rigidez dieléctrica (23±2°C)	SAE-AMS-DTL-23053-4.6.13＆ASTMD2671	≥19.7kV/mm
Resistividad volumétrica (23±2°C)	SAE-AMS-DTL-23053-4.6.13＆ASTMD876, 500VDC,1MIN	≥1014 Ω·cm
Inflamabilidad	SAE-AMS-DTL-23053-4.6.14＆ASTMD2671＆UL224	VW-1
Resistencia a los fluidos	AE-AMS-DTL-23053-4.6.11	Sin daños visibles
Durabilidad de impresión	SAE AS81531 4.6.2	Después de frotar unidireccionalmente 50 veces, la impresión es claramente visible
Resistencia a los solventes de impresión	MIL-STD-202G MÉTODO 215K	Alcohol isopropílico (alcoholes minerales)10 frotamientos (x3) Defluxante de terpenos 10 frotamientos (x3)
Resistencia a los solventes de impresión	MIL-STD-202G MÉTODO 215K	Éter metílico de propilenglicol (etanolamina) 10 frotamientos (x3)

Dimensiones

Marcador termocontraible de formato continuo (relación de contracción: 3:1), CYG-MT (3X)

Tamaño	Tal como se suministra (mm)				Después de la recuperación (mm)	Embalaje (m/carrete)
Tamaño	Diámetro interior	Espesor de pared	Ancho plano	Espesor total	Diámetro interior	Embalaje (m/carrete)
Ø2.4	≥2.4	0.20±0.05	4.9±0.5	0.40±0.10	≤0.79	30
Ø3.2	≥3.2	0.20±0.05	6.1±0.5	0.40±0.10	≤1.07	30
Ø4.8	≥4.8	0.20±0.05	8.4±0.5	0.40±0.10	≤1.57	30
Ø6.4	≥6.4	0.20±0.05	11.2±0.8	0.40±0.10	≤2.11	30
Ø9.5	≥9.5	0.20±0.05	16.8±0.8	0.40±0.10	≤3.18	30
Ø12.7	≥12.7	0.20±0.05	21.8±1.0	0.40±0.10	≤4.22	30
Ø19.1	≥19.1	0.30±0.06	33.4±1.0	0.60±0.15	≤6.35	30
Ø25.4	≥25.4	0.30±0.06	42.4±1.5	0.60±0.15	≤8.46	30
Ø38.1	≥38.1	0.30±0.06	63.7±1.5	0.60±0.15	≤12.7	30
Ø50.8	≥50.8	0.30±0.06	82.2±1.5	0.60±0.15	≤16.9	30

Marcador termocontraible de formato continuo (relación de contracción: 2:1), CYG-MT (2X)

Tamaño		Tal como se suministra (mm)			Después de la recuperación (mm)	Embalaje (m/carrete)
Tamaño	Diámetro interior	Espesor de pared	Ancho plano	Espesor total	Diámetro interior	Embalaje (m/carrete)
Ø2.4	≥2.4	0.15±0.05	5.1±0.4	0.30±0.10	≤1.17	30
Ø3.2	≥3.2	0.15±0.05	6.7±0.4	0.30±0.10	≤1.58	30
Ø4.8	≥4.8	0.15±0.05	9.1±0.5	0.30±0.10	≤2.36	30
Ø6.4	≥6.4	0.15±0.05	11.5±0.5	0.30±0.10	≤3.18	30
Ø9.5	≥9.5	0.20±0.05	16.5±0.5	0.40±0.10	≤4.75	30
Ø12.7	≥12.7	0.20±0.05	21.7±0.5	0.40±0.10	≤6.35	30
Ø19.1	≥19.1	0.20±0.05	2.2±0.8	0.40±0.10	≤9.53	30
Ø25.4	≥25.4	0.20±0.05	42.0±0.8	0.40±0.10	≤12.7	30
Ø38.1	≥38.1	0.20±0.05	62.3±0.8	0.40±0.10	≤19.05	30
Ø50.8	≥50.8	0.25±0.05	82.0±0.8	0.50±0.10	≤25.4	30

Marcador termocontraible de formato escalera (relación de contracción: 3:1), CYG-MT (3X)

Tamaño		Tal como se suministra (mm)			Después de la recuperación (mm)	Embalaje (m/carrete)
Tamaño	Diámetro interior	Espesor de pared	Ancho plano	Espesor total	Diámetro interior	Embalaje (m/carrete)
Ø2.4	≥2.4	0.20±0.05	4.9±0.5	0.40±0.10	≤0.79	2000
Ø3.2	≥3.2	0.20±0.05	6.1±0.5	0.40±0.10	≤1.07	2000
Ø4.8	≥4.8	0.20±0.05	8.4±0.5	0.40±0.10	≤1.57	2000
Ø6.4	≥6.4	0.20±0.05	11.2±0.8	0.40±0.10	≤2.11	1500
Ø9.5	≥9.5	0.20±0.05	16.8±0.8	0.40±0.10	≤3.18	1500
Ø12.7	≥12.7	0.20±0.05	21.8±1.0	0.40±0.10	≤4.22	500
Ø19.1	≥19.1	0.30±0.06	33.4±1.0	0.60±0.15	≤6.35	500
Ø25.4	≥25.4	0.30±0.06	42.4±1.5	0.60±0.15	≤8.46	500
Ø38.1	≥38.1	0.30±0.06	63.7±1.5	0.60±0.15	≤12.7	500
Ø50.8	≥50.8	0.30±0.06	82.2±1.5	0.60±0.15	≤16.9	250

Marcador termocontraible de formato escalera (relación de contracción: 2:1), CYG-MT (2X)

Tamaño					Después de la recuperación (mm)	Embalaje (m/carrete)
Tamaño	Diámetro interior	Espesor de pared	Ancho plano	Espesor total	Diámetro interior	Embalaje (m/carrete)
Ø2.4	≥2.4	0.15±0.05	5.1±0.4	0.30±0.10	≤1.17	2000
Ø3.2	≥3.2	0.15±0.05	6.7±0.4	0.30±0.10	≤1.58	2000
Ø4.8	≥4.8	0.15±0.05	9.1±0.5	0.30±0.10	≤2.36	2000
Ø6.4	≥6.4	0.15±0.05	11.5±0.5	0.30±0.10	≤3.18	1500
Ø9.5	≥9.5	0.20±0.05	16.5±0.5	0.40±0.10	≤4.75	1500
Ø12.7	≥12.7	0.20±0.05	21.7±0.5	0.40±0.10	≤6.35	500
Ø19.1	≥19.1	0.20±0.05	2.2±0.8	0.40±0.10	≤9.53	500
Ø25.4	≥25.4	0.20±0.05	42.0±0.8	0.40±0.10	≤12.7	500
Ø38.1	≥38.1	0.20±0.05	62.3±0.8	0.40±0.10	≤19.05	500
Ø50.8	≥50.8	0.25±0.05	82.0±0.8	0.50±0.10	≤25.4	250
