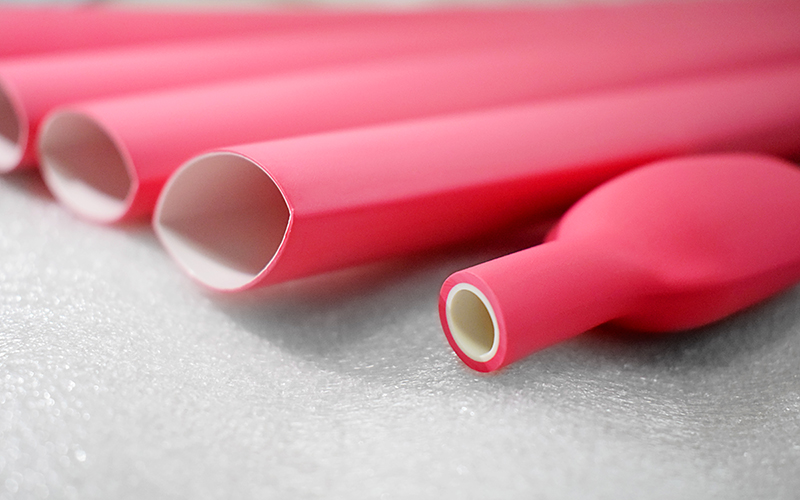

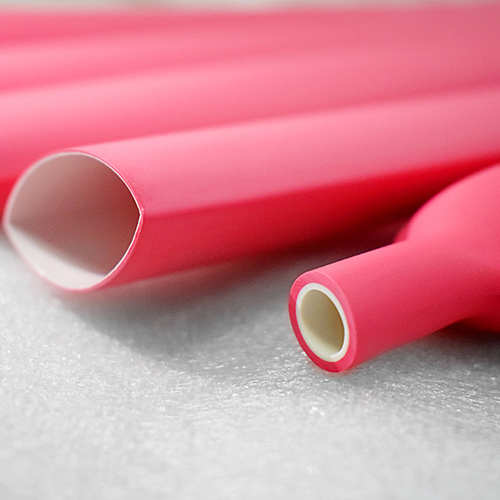

Tubo termoretráctil de doble pared flexible

CYG-DWT

Tubo termoretráctil de doble pared flexible

Tubo termoretráctil revestido con adhesivo para la industria automotriz
  • Cubierta exterior: Poliolefina modificada reticulada
  • Pared interior: Adhesivo termofusible modificado
  • Relaciones de contracción: 2:1, 3:1, 4:1
  • Muy flexible con excelente elasticidad, lo que proporciona múltiples opciones de relación de contracción
  • Buena resistencia a la llama, que cumple con la clasificación de retardante de llama alta UL224 VW-1
Solicite una cotización
Aplicaciones
  • Nuestro tubo termoretráctil de doble pared flexible ofrece un rendimiento de sellado ideal y protección de aislamiento para una amplia gama de componentes electrónicos, incluidas conexiones de cables, terminales y más.
  • El tubo termoretráctil está disponible en varias relaciones de contracción para cumplir con los requisitos de protección de aislamiento de diferentes formas y tamaños.
Características
  • Relaciones de contracción: 2:1, 3:1, 4:1
  • Muy flexible con excelente elasticidad, lo que proporciona múltiples opciones de relación de contracción
  • Buena resistencia a la llama, que cumple con la clasificación de retardante de llama alta UL224 VW-1
  • Rendimiento de sellado ideal
  • La capa adhesiva interna garantiza la adhesión a diversos materiales como plástico, caucho y metal
  • Cumple con los requisitos de AMS-DTL23053/4 Clase 1 y 3
  • Color estándar: Negro (colores personalizables disponibles bajo pedido)
  • Cumple con las normas medioambientales RoHS
Datos técnicos
Propiedades Método de prueba Rendimiento Referencia
Clasificación de temperatura - 135°C 135°C
Cambio longitudinal  ASTMD2671  -10%~0 -4%
Resistencia a la tracción  ASTMD638  ≥10.4Mpa 15.0Mpa
Máxima elongación  ASTMD638  ≥200% 390%
Prueba de envejecimiento térmico  -  - -
Resistencia a la tracción después del envejecimiento  ASTMD638  ≥7.3Mpa 12.3Mpa
Máxima elongación después del envejecimiento  ASTMD638  ≥100% 260%
Resistencia a la tensión  UL224  600V 600V
Resistividad volumétrica  ASTMD2671  ≥1.0×1012 Ω·cm 4.3×1012 Ω·cm
Rigidez dieléctrica (2500V/60s)  UL224  Sin ruptura Sin ruptura
Choque térmico (250°C/4h, solo capa exterior)  UL224  Sin goteo, sin fluir, sin agrietarse  Aprobado
Concentricidad  ASTMD2671  ≥65% 80%
Dimensiones

Relación de contracción: 2:1

Tamaño Tal como se suministra (mm) Después de la recuperación (mm)
Diámetro interior Espesor de pared Diámetro interior Espesor de pared Espesor del revestimiento adhesivo
Ø1.6 1.6+0.3 0.30±0.05 ≤0.8 0.55±0.10 0.25
Ø2.4 2.4+0.4 0.30±0.05 ≤1.2 0.55±0.10 0.25
Ø3.2 3.2+0.4 0.30±0.05 ≤1.6 0.60±0.10 0.30
Ø4.8 4.8+0.5 0.35±0.05 ≤2.4 0.70±0.10 0.35
Ø6.4 6.4+0.5 0.40±0.08 ≤3.2 0.75±0.15 0.40
Ø9.5 9.5+0.5 0.40±0.08 ≤4.8 0.80±0.15 0.40
Ø12.7 12.7+0.3 0.45±0.08 ≤6.4 0.85±0.15 0.40
Ø19.1 19.1+0.4 0.50±0.10 ≤9.5 0.95±0.20 0.45
Ø25.4 25.4+0.5 0.55±0.10 ≤12.7 1.10±0.20 0.50
Ø38.1 38.1+1.0 0.60±0.10 ≤19.0 1.25±0.20 0.50

Relación de contracción: 3:1

Tamaño Tal como se suministra (mm) Después de la recuperación (mm)
Diámetro interior Espesor de pared Diámetro interior Espesor de pared Espesor del revestimiento adhesivo
Ø3.2 3.2+0.5 0.45±0.05 ≤1.0 1.00±0.20 0.50
Ø4.7 4.7+0.5 0.50±0.05 ≤1.5 1.10±0.25 0.50
Ø6.4 6.4+0.6 0.50±0.08 ≤2.0 1.20±0.25 0.50
Ø9.5 9.5+0.7 0.55±0.08 ≤3.0 1.35±0.25 0.60
Ø12.7 12.7+0.7 0.70±0.10 ≤4.0 1.75±0.30 0.80
Ø19.1 19.1+0.9 0.75±0.10 ≤6.0 2.00±0.40 0.80
Ø24.0 24.0+0.7 0.85±0.12 ≤8.4 2.35±0.30 1.00
Ø25.4 25.4+1.0 0.85±0.12 ≤8.4 2.30±0.45 1.05
Ø30.0 30.0+1.0 0.90±0.15 ≤10.0 2.40±0.45 1.05
Ø40.0 40.0+1.0 0.95±0.15 ≤13.5 2.55±0.45 1.05

Relación de contracción: 4:1

Tamaño Tal como se suministra (mm) Después de la recuperación (mm)
Diámetro interior Espesor de pared Diámetro interior Espesor de pared Espesor del revestimiento adhesivo
Ø4.0 4.0+0.6 0.50±0.08 ≤1.0 1.20±0.25 0.55
Ø8.0 8.0+0.6 0.55±0.08 ≤2.0 1.55±0.25 0.70
Ø8.0 8.0+0.6 0.40±0.08 ≤2.0 1.10±0.25 0.50
Ø12.0 12.0+0.7 0.75±0.10 ≤3.0 2.05±0.30 0.90
Ø12.0 12.0+0.7 0.50±0.10 ≤3.0 1.40±0.25 0.60
Ø16.0 16.0+0.8 0.70±0.10 ≤4.0 2.10±0.30 1.00
Ø16.0 16.0+0.8 0.60±0.10 ≤4.0 1.80±0.30 0.75
Ø24.0 24.0+1.0 0.85±0.12 ≤6.0 2.60±0.40 1.20
Ø24.0 24.0+1.0 0.75±0.12 ≤6.0 2.25±0.45 0.75
Ø32.0 32.0+1.0 0.90±0.15 ≤8.0 2.90±0.45 1.40
Ø32.0 32.0+1.2 0.80±0.15 ≤8.0 2.55±0.45 1.00
